3D 打印人工晶體：挑戰眾多 前景光明

本文轉自：醫信眼科

作者：小小豆子王



3D打印是一項新興技術(shù)，通過(guò)構

建連續層次生產(chǎn)物品，尤其致力

于小件及私人定制物品，而避免

模式化生產(chǎn)。3D打印在醫療行業(yè)

持續創(chuàng )新，有望應用于眼科，其

中，白內障手術(shù)使用的人工晶體

（IOL）為私人定制，可能從3D

打印中受益良多。

將上述理想轉變?yōu)楝F實(shí)還有很多

挑戰亟待解決，為此，Guillaume

Debellemanière 等使用3D打印技

術(shù)生產(chǎn) Ridley IOL，并對其中的

問(wèn)題及挑戰做出分析，該研究于

2016 年發(fā)表在Journal of Refrac

-tive Surgery 雜志上。

研究人員使用 3D 打印技術(shù)打印

Ridley IOL，統計照片及電子顯

微鏡圖像，規格、大小、前后表

面曲率半徑、光傳輸、反向光功

率及表面分析（干涉法）等結果。

結果（圖 1 及圖2）表明，打印

鏡片直徑為8.10±0.01 mm，厚

度為2.50±0.01mm，質(zhì)量為

117.00 mg，前后表面曲率半徑

分別為14.63±0.69mm及10.88

±0.22 mm，在空氣中后焦距為

14.10±0.40 mm，實(shí)現了平均

75% 可見(jiàn)光譜（400～700nm）

傳輸。表面分析顯示出有意義的

表面粗糙度（圖 3）。

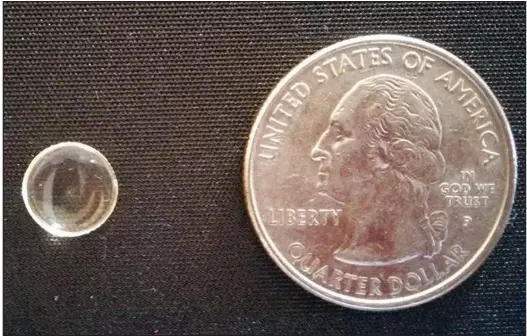

圖 1 為 3D 打印的 IOL

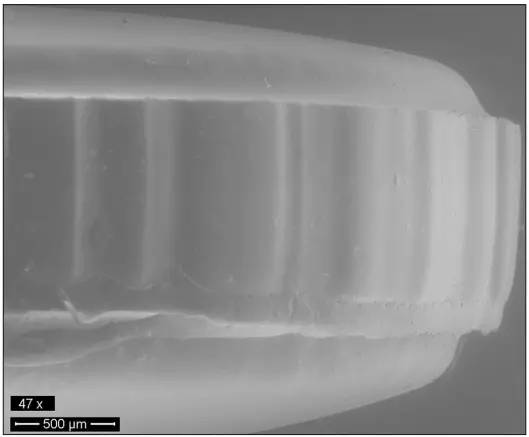

圖 2 為打印的 IOL 側面觀(guān)

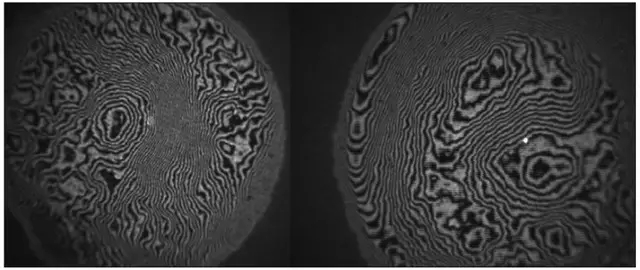

圖3為打印的IOL前后表面干涉圖，

表面分析表明粗糙度不合標準

結果顯示，3D 打印 Ridley IOL

遠不能達到臨床標準，但已具備

雙凸鏡片性能。

打印 IOL 后焦距與原件差異顯

著(zhù)，這可能與前后曲率半徑的不

可預測性及晶體打印層與中心基

底折射率不同有關(guān)。其全部光學(xué)

性能均需提高，光功率至少要達

到目前IOL 水平，表面粗糙度也

需符合標準。

迄今，IOL 只能由PMMA（聚甲

基丙烯酸甲酯）類(lèi)似材料打印。

柔軟舒適是 IOL 的重要品質(zhì)，近

期研究表明，半透明軟材料有望

用于 3D 打印技術(shù)。硅膠材料首

次用于生產(chǎn)可折疊 IOL，也可用

于 3D 打印，但目前并未見(jiàn)此類(lèi)

嘗試。此外，軟而濕的復合水凝

膠可用于打印柔韌透明物件。

3D 打印 IOL 未來(lái)還有很長(cháng)的路

要走，但其應用會(huì )對眼科產(chǎn)生重

大影響，值得深入探索。





更多新聞?wù)堻c(diǎn)擊：

http://www.moviesonlinewatch.net/news/



問(wèn)答模式
